A500 PRO – 3D-printning med kontinuerlig kolfiber

Starka och lätta kompositdelar direkt från 3D-skrivaren

A500 PRO från cfSYS kombinerar termoplast med kontinuerlig kolfiber för att skapa mycket starka och lätta komponenter.

Tekniken passar för fixturer, robotgripdon, verktyg och funktionella komponenter där vanlig FDM-printning inte ger tillräcklig hållfasthet.

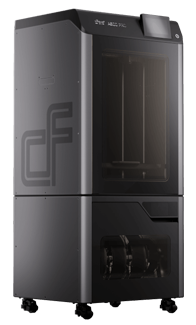

A500 PRO

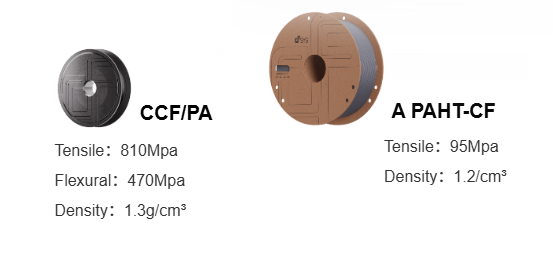

Kontinuerlig kolfiber – inte vanligt CF-filament

Kort kolfiber

Vanligt CF-filament innehåller korta, upphuggna kolfibrer. De ger bland annat högre styvhet och bättre dimensionsstabilitet jämfört med inga kolfibrer alls.

Kontinuerlig kolfiber

A500 PRO lägger sammanhängande fibersträngar inne i detaljen. Fibern fungerar som en armering genom komponenten och ger en helt annan mekanisk förstärkning.

Resultatet: De utskrivna detaljerna får en mycket hög styrka i förhållande till vikt.

Byggd för stora och krävande utskrifter

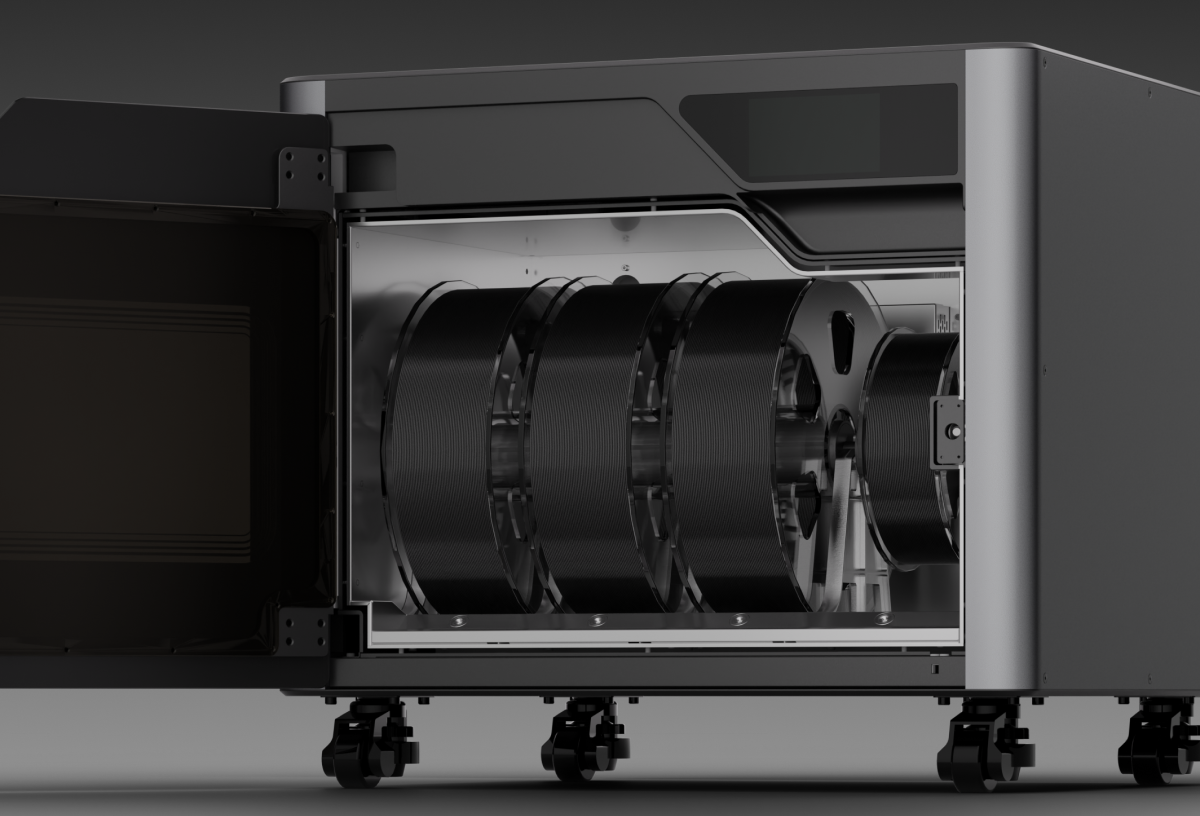

A500 PRO kombinerar stor byggvolym med ett automatiserat system för filamentförvaring, torkning och matning. Säkerställer att filament inte tar upp fukt under utskriftsprocessen.
Upp till 4 × 3 kg filament kan vara laddat samtidigt, vilket ger totalt upp till 12 kg materialkapacitet.
Materialet torkas vid upp till 120 °C och matas automatiskt till skrivaren. Det minskar behovet av manuell hantering vid stora utskrifter.

12 kg filament i magasinet
120 °C torkning
Automatisk laddning

Lägg fibern där den gör mest nytta

A500 PRO använder slicern Bulber, utvecklad för utskrift med kontinuerlig fiber. Fibern behöver inte fylla hela detaljen. Den kan placeras i utvalda lager och områden för att förstärka komponenten där belastningen är störst.
A500 PRO har flera metoder för fiberplacering inkl integrerad FEM-analys för att hjälpa konstruktören att optimera förstärkningen.

Mindre fiber → lägre materialkostnad och kortare utskriftstid, samtidigt som förstärkningen koncentreras där den behövs och där den tillför mest styrka.

Var används kontinuerlig kolfiber?

Typiska applikationer

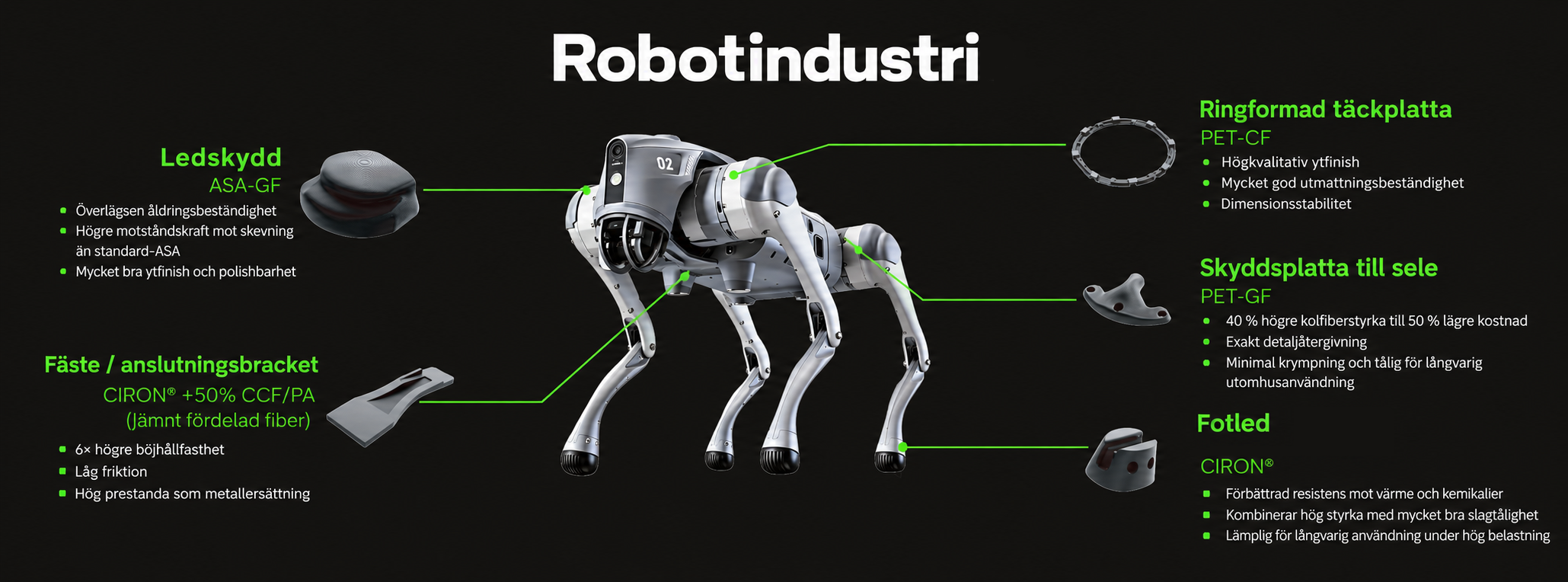

Fixturer • Jiggar • Robotgripdon / EOAT • Maskindelar • Lätta konstruktionsdelar • Drönarkomponenter • Funktionella prototyper • Små serier

Specifikationer


Byggvolym	upp till 408 × 355 × 510 mm
Munstycke	upp till 350 °C
Byggplatta	upp till 100 °C
Byggkammare	upp till 65 °C
Max hastighet, polymer	500 mm/s
Fiber	Kontinuerlig kolfiber
Filamentkapacitet	4 × 3 kg
Torkning	upp till 120 °C
Filtrering	HEPA H13 + aktivt kol

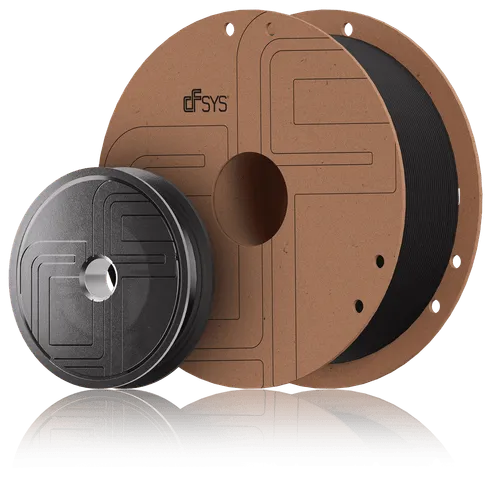

PDF- Teknisk data Continuous Carbon Fiber / Nylon
CCF/PA

Kan din detalj tillverkas med kontinuerlig kolfiber?

Har du idag en detalj i aluminium, annan metall eller vanlig 3D-printad plast som behöver bli starkare eller lättare?

Skicka CAD-filen till Additiva.
Vi hjälper dig att bedöma om detaljen lämpar sig för kontinuerlig kolfiber och kan även hjälpa till med testutskrift och materialval.

Välkommen att SKICKA EN CAD-FIL eller KONTAKTA OSS!
